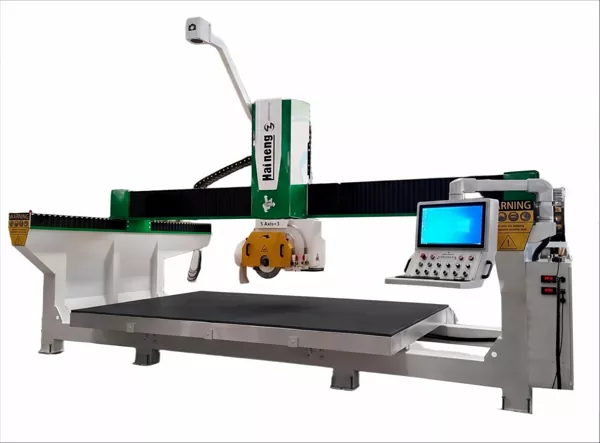

HTQ700GL5축 CNC 브리지 쏘기존의 직선 절단 설정보다 더 많은 유연성이 필요한 석재 가공업체용으로 설계되었습니다. CNC 제어, CAD 가져오기 프로그래밍, 조정 가능한 절단 헤드 이동 및 견고한 용접 구조를 갖춘 이 기계는 다양한 석재 절단 및 성형 응용 분야를 지원합니다.
HTQ700GL 5축 CNC 브리지 톱의 기능은 무엇입니까?
모든 석재 프로젝트에 직사각형 윤곽이 있는 것은 아닙니다. 주방 조리대, 욕실 세면대 상판, 건축 구성 요소 및 장식용 돌 조각에는 각진 모서리, 곡선 프로파일 또는 맞춤형 모양의 부품이 필요할 수 있습니다.
HTQ700GL은 다음을 포함하여 다양한 절단 및 프로파일링 작업을 지원합니다.
- 직선 및 각진 절단:석판을 가공하고 부품을 적절한 각도로 자릅니다.
- 맞춤형 절단:원형, 타원형, 부채꼴, 다각형, 다이아몬드형 및 기타 불규칙한 형태를 생성합니다.

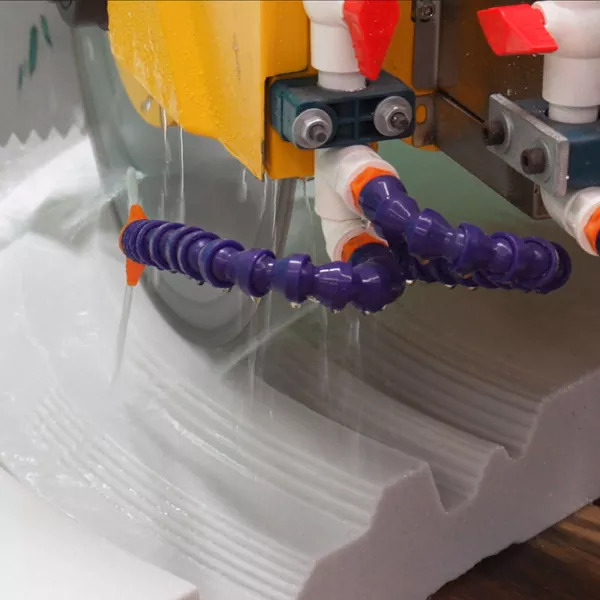

- 곡선 프로파일링:적합한 장식용 석재 구성 요소는 직선 및 곡선 윤곽을 따르십시오.
- 홈 절단:해당 용도에 맞게 직선형, 각진형 및 격자형 홈을 만듭니다.
- 베벨링 및 가장자리 형성:조정 가능한 커팅 헤드 이동을 사용하여 다양한 설계 요구 사항을 충족하십시오.
기계 사양에는 C축 회전 0~360도, A축 이동 0~90도가 나와 있습니다. 작업대의 최대 기울기 범위는 0~85도입니다.
이러한 이동 범위는 제작자에게 맞춤형 작업을 계획할 때 더 많은 옵션을 제공합니다. 실제 처리 능력은 재료, 공작물 치수, 블레이드 구성, 툴링 및 선택한 절단 방법에 따라 달라집니다. 까다롭거나 특이한 작업의 경우 공급업체에 설정을 확인하고 샘플 절단 테스트를 준비하도록 요청하세요.
조리대 및 석재 제작에 적용
주방 및 욕실 조리대
조리대 생산에는 슬래브 크기 조정 이상의 작업이 포함되는 경우가 많습니다. 디자인에 따라 작업에는 각진 모서리, 싱크대 개구부, 수도꼭지 구멍 또는 배수 홈이 필요할 수 있습니다.
HTQ700GL은 절단 및 프로파일링 작업을 지원합니다. 옵션인 밀링 커터 부착물과 적절한 툴링을 사용하면 밀링 싱크대와 수도꼭지 입구, 배수 홈, 조리대 가장자리 등 추가 가공 작업을 위해 기계를 구성할 수도 있습니다. 연마에는 적합한 연삭 휠과 툴링이 필요합니다.
표준 조리대와 맞춤형 디자인을 모두 처리하는 작업장의 경우 이 구성은 여러 가지 적합한 작업을 하나의 기계로 가져오는 데 도움이 될 수 있습니다. 주문하기 전에 옵션 장비와 필요한 툴링을 확인하십시오.
화강암 및 대리석 가공
화강암 및 대리석 작업장은 다양한 두께, 윤곽 및 마감 요구 사항을 가진 제품을 다루는 경우가 많습니다. HTQ700GL은 석재 부품, 각진 절단 및 장식 프로파일과 같은 응용 분야를 평가하는 데 적합합니다.
지정된 블레이드 직경 범위는 350~700mm입니다. 최대 블레이드 직경은 최대 절단 깊이로 취급되어서는 안 됩니다. 달성 가능한 절단 깊이와 권장 작업 조건은 기계 구성, 선택한 블레이드 및 재료에 따라 다릅니다.
타일 및 엔지니어드 스톤
대형 타일 및 엔지니어링 석재 제품에는 계획된 절단 경로와 특정 가장자리 처리가 필요할 수 있습니다. HTQ700GL은 CNC 제어 및 CAD 가져오기 프로그래밍을 사용하여 적합한 재료 및 부품 설계에 대한 프로그래밍된 작업을 지원합니다.
익숙하지 않은 재료를 가공하기 전에 공급업체에 블레이드 호환성, 작업물 지지, 피드 설정 및 필요한 마무리 가장자리 품질을 확인하십시오.
CAD 가져오기 프로그래밍 및 CNC 작업
석재 작업장에서 다양한 부품 모양과 고객 도면을 처리할 때 프로그래밍은 중요한 고려 사항입니다. 광범위한 이동 기능을 갖춘 기계는 작업자가 반복 가능한 방식으로 필요한 절단 경로를 준비할 수 있을 때 가장 유용합니다.

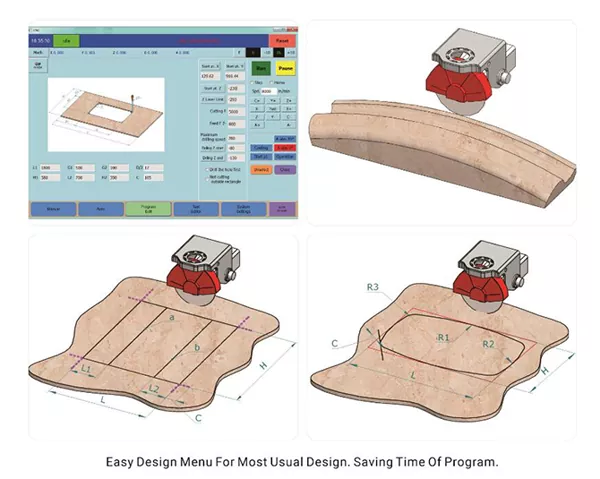

HTQ700GL은 CNC 제어 및 CAD 가져오기 프로그래밍을 사용합니다. 제품 설명서에는 조작을 단순화하도록 설계된 터치스크린 인터페이스와 입력된 데이터에서 그래픽을 생성할 수 있는 시스템이 설명되어 있습니다.
일반적인 작업 흐름에는 자동 처리가 시작되기 전 도면 준비, 호환 가능한 CAD 데이터 가져오기, 처리 요구 사항 확인, 재료 및 툴링 설정, 작업 확인 등이 포함됩니다.
이 접근 방식은 정기적으로 맞춤형 도면을 받거나 유사한 부품을 반복 생산하는 작업장과 관련이 있습니다. HTQ700GL을 구입하기 전에5축 CNC 브리지 쏘, 지원되는 CAD 파일 형식, 소프트웨어 요구 사항 및 운영자 교육 계획을 확인하십시오.
견고한 구조 및 모션 구성요소
기계 구성은 일반 생산을 위한 장비를 선택할 때 고려해야 할 또 다른 요소입니다. HTQ700GL은 일체형 견고한 용접 구조를 사용합니다. 문서화된 모션 구성 요소에는 선형 레일, 볼 나사, 헬리컬 기어링, 고정밀 유성 감속기 및 서보 시스템이 포함됩니다.
이 기계에는 지정된 22kW 주 모터와 0~6,000rpm의 속도 범위가 있습니다. 설치된 총 기계 전력은 33kW로 표시됩니다.
이러한 사양은 장비를 비교하는 데 유용한 출발점을 제공합니다. 그러나 절단 속도, 마무리 가장자리 품질 및 생산량은 선택한 블레이드, 재료 특성, 절단 깊이, 피드 설정 및 작업자 설정과 같은 요소에 따라 달라집니다.
HTQ700GL 기술 사양
다음 그림은 제조업체의 제품 설명서를 기반으로 합니다. 영국식 변환은 대략적인 것입니다.
| 사양 | HTQ700GL |
|---|---|
| 기계 유형 | 5축 CNC 헤비듀티 모노블록 브리지 쏘 |
| 제어 시스템 | CNC |
| 프로그래밍 방법 | CAD 가져오기 |
| 블레이드 직경 | 350~700mm(13.8~27.6인치) |
| 주 모터 동력 | 22kW(약 29.5hp) |
| 속도 범위 | 0~6,000rpm |
| X축 이동 | 3,800mm(149.6인치) |
| Y축 이동 | 2,400mm(94.5인치) |
| Z축 이동 | 500mm(19.7인치) |
| C축 회전 | 0~360° |
| A축 이동 | 0~90° |
| 최대 작업대 기울기 | 0~85° |
| 작업대 차원 | 3,600 × 2,200mm(141.7 × 86.6인치) |
| 총 전력 | 33kW(약 44.3hp) |
| 총중량 | 5,000kg(약 11,023lb) |
| 전체 치수 | 5,800 × 3,400 × 3,600mm(약 19.0 × 11.2 × 11.8피트) |
설치 참고사항:전체 치수는 기계 주변에 필요한 전체 작동 여유 공간을 나타내지 않습니다. 작업장을 준비하기 전에 전기 공급, 현장 접근, 바닥 상태, 적재 공간, 유지보수 공간 및 설치 요구 사항을 확인하십시오.
HTQ700GL이 귀하의 작업장에 적합합니까?
올바른 기계는 고객이 실제로 주문하는 작업에 따라 달라집니다. 직사각형 슬래브 크기 조정에 초점을 맞춘 작업장은 맞춤형 조리대 부품이나 불규칙한 석재 프로파일을 정기적으로 만드는 작업장과 요구 사항이 다를 수 있습니다.
귀하의 매장이 다음과 같은 경우 HTQ700GL을 고려해 볼 가치가 있습니다.
- 각진 절단, 곡선 윤곽 또는 맞춤형 모양의 석재 부품을 처리합니다.
- 도면 기반 작업을 위해서는 CNC 제어 및 CAD 가져오기 프로그래밍이 필요합니다.
- 화강암, 대리석, 공학석, 타일 또는 기타 호환 가능한 건축 자재와 함께 작동합니다.
- 적절한 조리대 용도에 대한 선택적 밀링 작업을 평가하고 싶습니다.
- 기계에 필요한 바닥 공간과 전기 용량을 갖추고 있습니다.
구매 결정을 내리기 전에 몇 가지 대표 도면을 준비하십시오. 표준 절단 작업, 각진 절단 및 불규칙한 프로파일을 포함합니다. 공급업체에 각 작업에 대한 적절한 구성, 도구 및 처리 방법을 확인하도록 요청하십시오.
견적을 요청하기 전 확인해야 할 사항
재질 및 두께
가장 자주 처리하는 재료를 식별하고 일반 및 최대 가공물 두께를 모두 제공하십시오. 재료에 따라 다른 블레이드와 작업 조건이 필요할 수 있습니다.
부품 치수 및 절단 요구 사항
일반적인 길이, 너비, 두께, 필요한 각도 및 프로필 세부정보를 공유하세요. 이는 공급업체가 기계의 이동 및 제안된 구성이 적합한지 평가하는 데 도움이 됩니다.
툴링 및 옵션 기능
작업에 직선 절단, 각진 절단, 맞춤형 프로파일, 홈, 밀링 또는 연마가 필요한지 지정하십시오. 모든 작업이 표준 구성에 포함되어 있다고 가정하기보다는 옵션 장비가 필요한 기능을 확인하십시오.
소프트웨어 및 공장 조건
대표 CAD 도면을 제공하고 호환되는 파일 형식을 확인합니다. 또한 기계 접근, 사용 가능한 설치 공간, 전기 요구사항 및 유지보수 여유 공간을 확인하십시오.
판매 후 지원
설치 지침, 운영자 교육, 예비 부품, 유지 관리 문서 및 기술 지원에 대해 문의하십시오. 이러한 세부 사항은 기계 사양 및 구매 가격과 함께 검토되어야 합니다.
자주 묻는 질문
HTQ700GL은 어떤 재료를 처리할 수 있습니까?
제품 문서에는 적절한 절단 및 성형 용도에 적합한 석판, 타일, 대리석, 인조석, 화강암, 시멘트 제품 및 기타 건축 자재가 나열되어 있습니다. 주문하기 전에 특정 재질과 두께에 대한 호환성을 확인하십시오.
HTQ700GL은 각도 절단을 지원합니까?
예. 지정된 A축 이동은 0~90°이고 C축 회전은 0~360°입니다. 작업대의 최대 기울기 범위는 0~85°로 지정되어 있습니다. 의도한 작업에 필요한 구성을 확인하도록 공급업체에 문의하십시오.
기계가 싱크대 입구와 배수 홈을 처리할 수 있나요?
이러한 추가 가공 작업은 옵션인 밀링 커터 부착 장치와 적합한 툴링을 통해 지원될 수 있습니다. 견적요청시 첨부파일, 공구, 필수 구성을 확인해주세요.
기계는 어떻게 프로그래밍되어 있나요?
지정된 프로그래밍 방법은 CAD 가져오기입니다. 지원되는 파일 형식과 소프트웨어 요구 사항은 공급업체에 확인해야 합니다.
최대 블레이드 직경은 얼마입니까?
지정된 블레이드 직경 범위는 350~700mm(약 13.8~27.6인치)입니다. 이 수치만으로는 최대 절단 깊이를 설정할 수 없습니다.
기계에 필요한 공간은 얼마나 됩니까?
나열된 전체 치수는 5,800 × 3,400 × 3,600mm입니다. 자재 취급, 작동, 유지보수 및 안전한 접근을 위해 추가 공간이 필요할 수 있습니다. 현장을 준비하기 전에 설치 레이아웃을 요청하십시오.
Haineng과 함께 석재 절단 요구사항에 대해 논의하세요
HTQ700GL5축 CNC 브리지 쏘CNC 제어, CAD 가져오기 프로그래밍, 350~700mm 블레이드 범위, 조정 가능한 커팅 헤드 이동 및 일체형 견고한 용접 구조를 결합합니다. 옵션인 밀링 커터 구성을 사용하면 추가로 적합한 조리대 가공 작업으로 확장할 수 있습니다.
기계가 귀하의 생산 요구 사항에 맞는지 확인하려면 재료 유형, 공작물 치수, 필요한 작업 및 대표 도면을 Haineng과 공유하십시오. 그런 다음 공급업체는 적합한 기계 구성과 옵션 장비를 확인하는 데 도움을 줄 수 있습니다.
